内置连接件-1
材料:碳钢(表面镀铬)

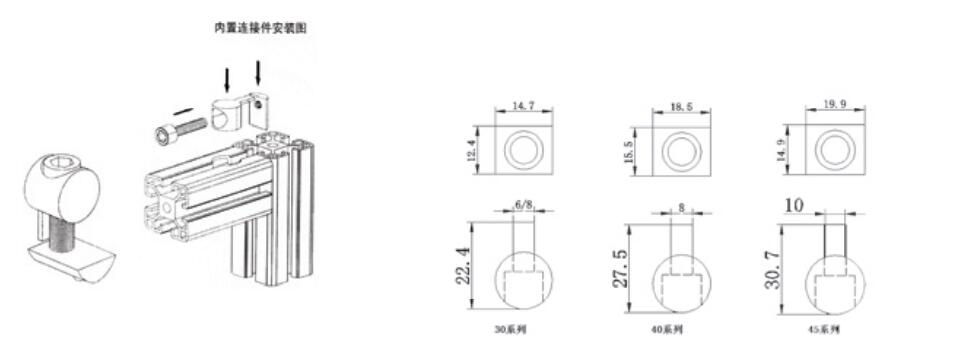

用途:当型材十字连接时或直角连接时，均可选用该连接件，装配时需在型材规定尺寸位置打安装工艺孔，将埋件埋入其间，同时将弹簀螺母块放入另一型材槽坑内再锁紧螺栓。
内置连接件安装尺寸表
型材 | 型号 | 孔径φ | 孔深H | 孔距H | 螺栓长度 | "螺栓长度 (加垫片)" |
30系列 | BC-30 | 10 | 11 | 14 | M6x20 | M6x25 |
40系列 | BC 40 | 13.5 | 13.5 | 17.5 | M6x25 | M6x30 |
45/50系列 | BC-45 | 13 | 13 | 18.5 | M6x 25 | M6x30 |
规格
20系列
BCM16-8-20
30系列
BCM16-8-30
40系列
BCM20-8-40
45系列
BCM20-8-45
